Sonocon B 便携式超声探伤仪

Sonocon B 便携式超声探伤仪

请求报价



Sonocon B 属于最新一代便携式UT仪器。使用高端电子设备并具有最丰富的模式和软件功能集,它可以解决便携式UT设备可以解决的任何任务。

您也可以观看Sonocon B培训视频集。查看更多


Portable Ultrasonic Flaw Detector Sonocon B

  • 舒适轻巧

Sonocon B是重量轻的UT装置-仅0.95千克(2磅)。由于其人体工程学的形状和一条皮带,因此可以用一只手舒适地操作它,这在现场尤其是身高方面尤其重要。左撇子和右撇子都可以使用它。最佳尺寸和分辨率(800×480)的高对比度显示屏可防止操作员过度疲劳。

今日向我们索取快速报价

请求报价
  • 强大而多功能

Sonocon B是一款数字UT测试仪,将三个设备合为一体:

  • 探伤仪
  • 一个A扫描测厚仪
  • 腐蚀监测仪

这是借助可切换软件来实现的。在“ UT”版本中,Sonocon B实现了功能强大的超声波探伤仪的所有功能,这些功能对于其设置,缺陷搜索和高级评估都是必需的。在“厚度计+”版本中,它变成了先进的A扫描厚度计,它也可以进行腐蚀映射。


  • 在恶劣环境中的使用

高对比度显示允许在直射阳光下工作。仪器箱的防护等级为IP65。工作温度范围为–30°C至+50°C(-22°F至122°F)。探伤仪可抵抗电离辐射的冲击,可在湿度较高的环境下运行。

Portable Ultrasonic Flaw Detector Sonocon B
Portable Ultrasonic Flaw Detector Sonocon B
  • 易于使用

Sonocon B具有高度的用户友好性。它的界面理念可以说是“不要浏览菜单,只需按一下按钮!”。所有最常用的功能都放置在其键盘上,从而使它们可以通过一次或几次按键操作就可以访问。这样可使设置和评估过程快几倍。多种内置的自动校准程序可使用标准甚至测试件上的直光束,角光束和瑞利波探头进行快速,轻松的校准。

为了帮助新用户了解其界面,Sonocon B提供了许多选项:

  • 上下文背光: 在使用一组按钮的模式下,所有相关的按钮都会突出显示。
  • 菜单项提示: 所有不重要的菜单项在激活(更改)时都会显示说明。
  • 菜单预设: 用户可以选择三个菜单系统预设之一:
    • 完整: 包含二页上的所有菜单项,可以访问所有UT仪器功能;
    • 简单1 和 简单2: 在一个页面上包含所有基本功能,并分为几个菜单。也可以从“完整菜单列表”中添加任何3或4个附加菜单。

工业应用:

Ultrasonic flaw detector application
施工

设备测试,例如 举升机构。
金属制品测试等

Ultrasonic flaw detector application
冶金

测试轧辊。
设备测试。
选择性验收测试等

Ultrasonic flaw detector application
飞机

飞机零件测试:起落架,机轮,襟翼,发动机,飞机机身部件等。

Ultrasonic flaw detector application
铁路

测试铁路车辆零件,机车,水箱,桥梁等的焊接接头。
腐蚀厚度测量和标测。
轮对测试(车轮和轮轴).

Ultrasonic flaw detector application
石油与天然气

测试钻机和平台的套管和金属结构。
管道测试。
厚度测量-腐蚀搜索和映射。
机器和机械零件的测试。

Ultrasonic flaw detector application
机械

设备测试。
机器零件的选择性验收测试。
点焊测试等

Ultrasonic flaw detector application
能源

测试管道,容器,喷嘴,发电厂设备的焊接接头。
机器和机械零件的测试。
涡轮叶片的厚度测量。
厚度测量-腐蚀搜索和绘图等。

Ultrasonic flaw detector application
化工和石化

测试管道,容器,喷嘴和其他设备的焊接接头。
厚度测量-腐蚀搜索和映射。
机器和机械零件的测试。

现在,Sonocon有两个版本:



Sonocon B

Portable Ultrasonic Flaw Detector Sonocon ß

Sonocon BL

Portable Ultrasonic Flaw Detector Sonocon BL



性能

双模式脉冲发生器

Sonocon B包含两种脉冲模式:尖峰波和方波(SWP)。 此功能以及阻尼功能可在较宽的范围内控制回波的形状,长度和幅度。

波形平均

此功能允许将A扫描平均从×2到×64。 这大大提高了信噪比,从而即使在非常高的增益下也能实现舒适的操作,并使测量更加精确。






快速舒适的操作

直接A扫描和门控

只需按一个按钮,操作员即可直观地控制A-扫描和门。A扫描或门。

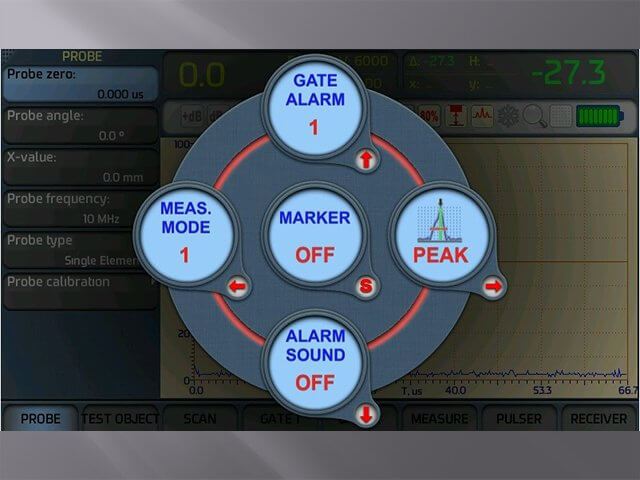

快速访问菜单

QAM按钮可访问循环菜单队列,可快速更改测量和警报参数

指示搜索和评估工具

“腿标记”( 标记在屏幕上) 模式



“腿标记”模式更改为A-扫描背景标记A-扫描与黄色的下垂脚和粉红色的下垂脚对应的零件。 这有助于从视觉上估计引起指示的反射器(缺陷)的深度。

“智能变焦”模式



在此模式下,将显示缩放的A扫描(来自两个门之一)和完整的未缩放的A扫描。 这样可以防止操作员丢失脱机指示。

“评估”模式





“评估”模式对于评估“难于捕捉”的指示非常有用。 它还使对通常指征的评估变得更快。 当此模式打开时,操作员只需盲目扫描感兴趣的区域,探伤仪将监视第一门中的所有回波,找到最佳回波(根据幅度),自动调整增益以放置 回显评估级别并将其冻结。 然后可以评估“最佳”指示,并在需要时保存以进行报告。 关闭“评估”模式后,将自动获取扫描增益。






缺陷评估系统

DAC系统



内置的DAC系统可根据以下代码构建DAC曲线:ASME(单曲线和3条曲线),EN 1712,EN 1713,EN1714,JIS Z3060,GB 11345,GB4730。还可提供用户预设。 基本曲线最多可以包含128个点。 最多可以建立6条其他曲线。 除了在任何DAC系统中使用的所有标准功能外,Sonocon B还提供诸如“ 20-80”功能,DAC↔TCG转换功能等高级功能。

DGS (AVG)系统



对于给定的等效直径(面积),DGS系统允许为直射束和角射束单元件传感器建立多达3条DGS曲线。 它还可以直接读取De 和/或 Se的读数,以进行门控指示。

AWS(D级)系统

根据美国焊接学会结构焊接规范D1.1,D1.3节,Sonocon B还采用了D等级的自动计算。/p>

设置自动化

探针库



要设置选定的探针参数,从“探针库”中选择相应的项目就足够了,所有相关设置将自动加载。

自动校正



Sonocon B提供了多种自动校准程序:在空气中,内置校准块上以及经典的单点和双点校准。






结果存储和处理

结构化文件



大型试样的厚度测量中最重要和最困难的任务之一就是正确组织测量结果,以利于分析。 使用Sonocon B,操作员可以选择与几乎任何类型的试样相对应的几种模板之一:

  • “线”(1D)非常适合小直径管道等。
  • “线+”(2D)用于线性组的“线”对象,用于大直径管道的逐段厚度测量等。
  • “网格”(2D)用于测试大型准平面物体,例如船体,储油罐,大直径油库等。
  • “ 线++”(3D)用于测试2D组“ 线”对象。
  • “ 网格+”(3D)用于线性组的“ 网格”对象。
  • “锅炉”(3D)将管道上的测量点和水平的管道组织在一起。

在过程中测量统计



Sonocon B不仅可以查看组织的测量数据,还可以对其进行分析,从而提供整个文件和每个测量站点的统计信息。






腐蚀监测

厚度B扫描



厚度B扫描是由超声波束产生的测试件的一部分,使用带有编码器的任何一维扫描仪都可以轻松获取。 它显示了后壁轮廓,可用于评估腐蚀类型。

厚度C扫描



厚度C扫描是使用2D扫描仪获取的,或者是使用1D扫描仪进行的一系列线性扫描的,用于腐蚀映射。






电脑软件

Sonocon B随附与内部软件UT,厚度规+或两者均对应的PC软件包。
C软件用于组织仪器设置和测试结果,测试结果分析和报告

测厚仪+:

UT:

Portable Ultrasonic Flaw Detector Sonocon B
Portable Ultrasonic Flaw Detector Sonocon B
Portable Ultrasonic Flaw Detector Sonocon B
Portable Ultrasonic Flaw Detector Sonocon B
Portable Ultrasonic Flaw Detector Sonocon B

显示
尺寸 Sonocon B: 4.5”
解析度 800×480
连接器
探针连接器 2 × BNC or
2 × LEMO-1 or
2 × LEMO-00
模拟量输出 报警
USB1 A型
局域网
脉冲发生器
种类 尖峰+方波(SWP)
电压(SWP) 50 V, 100 V,
150 V, 200 V,
250 V, 300 V,
400 V
能源(SWP) 20 ns至1000ns,步长为10 ns手动和自动模式
电压(峰值) 低:50 V,
高:300 V
阻尼
PRF模式 安慰,低,
介质,高,
手册
PRF 从15至6000 Hz
幻影控制 3种模式
接收者
范围(在钢纵波处) 8000毫米(314英寸)
获得 0至110 dB,
步长为0.1 dB
最大信号输入 20 V p-p
带宽 0.2 MHz - 27 MHz
过滤器 0.2-27 MHz,
0.2-10 MHz,
2.0-21.5 MHz,
8.0-26.5 MHz,
0.5-4 MHz,
0.2-1.2 MHz,
1.5-8.5 MHz,
5-15 MHz,
0.4 MHz,
0.5 MHz,
1 MHz,
1.25 MHz,
2 MHz,
2.25 MHz,
2.5 MHz,
3.5 MHz,
4 MHz,
5 MHz,
7.5 MHz,
10 MHz,
15 MHz,
20 MHz
过滤器设置选择
整改 RF, FW, Pos. HW,
Neg. HW
TCG (TVG) 110 dB;
110 dB/μs slope
信号平均值 OFF / 2x / 4x / 8x / 16x / 32x / 64x
拒绝(截止) 0-80% FSH
测量
门数 2
游标数 2
模式 1, 2, C1, C2, 1-2, 1-C1, 1-C2, 2-C1, 2-C2, C1-C2
TOF模式 峰,边缘(侧面)
幅度测量 高达200%FSH
单位 mm / in / us
输出栏位 5
报警
闸门数量 2
等级数 3
缺陷评估
AWS
DGS (AVG)
DAC
DAC: 点数 128
DAC代码 ASME & ASME III,
EN 1712, EN 1713,
EN1714, JIS Z3060,
GB11345, GB 4730
自定义DAC曲线 最多6
DAC 20-80
DAC & TCG
记忆
设定
数据集(使用A扫描)
容量 2 GB(最大64 GB)
电脑软件
Other Features
联轴器控制
自动增益控制 对于两个门都是独立的
快速校准
快速估算(最佳信号捕获)
自动XX%(50%或80%)
参考增益
峰值保持(收集峰值内存)
信号比较
智能变焦
菜单系统选择 充分
简单1
简单2
键盘背光
智能(上下文)键盘背光
键盘快捷键数量2 41
物理
外型尺寸 Sonocon B: 9.5×4.4×5.3"(241×112×135 mm3)
含重量 电池 Sonocon B: 2 lbs (0.95 kg)
工作温度 范围 -30°C to 50°C (-22°F to 122°F)
防尘防水 IP65
电池寿命 8 h
可更换电池
1 USB Type A(又名主机或主机)允许连接外部设备(USB记忆棒,鼠标等)。
脉冲发生器
类型 方波(SWP)
自动将脉冲发生器参数适配到所选的探头 电压,
能源,
阻尼
测量频率(读数刷新率) 1至100 Hz
PRF模式 自动(根据设置的读数刷新率计算,考虑平均率)
接收者
范围(在钢纵波处) 8000毫米(314英寸)
AGC 个人到达2个登机口
AGC 模式 关/边缘/峰值
AGC最大增益模式 高,中,低,手动,关
自动过滤器选择(根据探头类型)
测量
声速范围 250 to 16000 m/s (.01 to .629 in/µs)
测量范围 0.4 to 16 000 mm (.016 to .629 in)
读数分辨率 0.01 / 0.1 / 1 mm (0.001 / 0.01 / 0.1 in)
闸门数量 2
模式 1, 1-2
TOF模式 边缘,边缘过零
单位 mm / in
最小和最大捕获模式
差模
磨损模式的百分比
温度补偿
获得:
  • 厚度B扫描
  • 厚度C扫描


对先前获得的测量:
  • 厚度B扫描
  • 厚度C扫描



警报与显示
警报类型 最小,最大,最小和最大
耦合损耗报警
最后读数(耦合损耗)
A扫描
光标(检测线)
厚度B扫描
厚度C扫描
多维文件:浏览
多维文件:文件统计
多维文件测量。 网站统计
校准
1点
2分
归零
在内置块上清零
记忆
设定
多维结构化文件 1-3 dim
每个文件的读取次数 Up to 100 000
文件数格式 6
数据附件 注释,
A扫描,
厚度B扫描,
厚度C扫描,
微电网
容量 2 GB (up to 64 GB)
电脑软件
其它功能
键盘背光
智能(上下文)键盘背光
智能变焦
键盘快捷键数2 29
2 只需按几下按钮即可访问的仪器功能数量。
名称和说明 数量个
电子单元 1
压电换能器:TSD5-10 1
连接电缆探头/电子单元(2lemo00×2BNC) 1
吉祥物2542型充电器 1
手腕带 1
“UT”用于在PC“测厚仪+”和“ UT”上处理测试结果的软件 1
电池组 1
手提袋 1
文献资料
Sonocon B版本“ UT”的操作手册 1 copy
Sonocon B版本“厚度计+”的操作手册 1 copy
版本“ UT”的PC软件操作手册 1 copy
版本“测厚仪+”的PC软件操作手册 1 copy
吉祥物充电器操作手册 1 copy
名称和说明 数量个
电子单元 1
吉祥物2542型充电器 1
手腕带 1
用于在PC“ UT”上处理测试结果的软件 1
电池组 1
手提袋 1
文献资料
Sonocon B版本“ UT”的操作手册 1 copy
版本“ UT”的PC软件操作手册 1 copy
吉祥物充电器操作手册 1 copy
名称和说明 数量个
电子单元 1
压电换能器:TSD5-10 1
连接电缆探头/电子单元(2lemo00×2BNC) 1
吉祥物2542型充电器 1
手腕带 1
用于在PC“测厚仪+”上处理测试结果的软件 1
电池组 1
手提袋 1
文献资料
Sonocon B版本“厚度计+”的操作手册 1 copy
版本“测厚仪+”的PC软件操作手册 1 copy
吉祥物充电器操作手册 1 copy
