ОKО-22М-EMA产品介绍



ОКО-22М-EMA 超声波探伤仪是一种独立的电子设备,设计用于固定,高性能系统(自动多通道无损检测系统),可移动系统(机械化无损检测系统)或手动测试。



ОКО-22М-EMA探伤仪 通过以太网端口(via Ethernet port)连接到PC的独立设备,可以通过交换机单元(Switch )将多个EMA通道连接到PC。 这允许创建EMA多通道测试系统。



各种行业测试技术:



行业,测试物体

标准

频道数量

工作频率,MHz

功能特点

冶金, 测试轧制钢材

EN10160, ASTM 578/A578M-96, A435A, ISO 12094

60 -100

2-3

物体最高温度 650°С

冶金, 测试轧制圆钢棒/p>

EN 10308, EN 10228-3, ASTM E – 2375, MS-STD – 2154

3-20

2-4

操作间隙-1 mm,测试速度高达2 m/s

冶金,平板

-

48-160

0,5; 2; 4;

操作间隙0,3-1 mm,测试速度高达2 m/s

工程,测试管道焊接接头

API 5L, API 5 CT, EN 10246-17

12

2 - 4

操作间隙-1 mm,测试速度高达 1 m/s

工程,测试管体,厚度测量

API 5L, API 5CT, EN 10246, ASTM E1816-96

56

2 - 4

操作间隙-1 mm,测试速度高达1 m/s

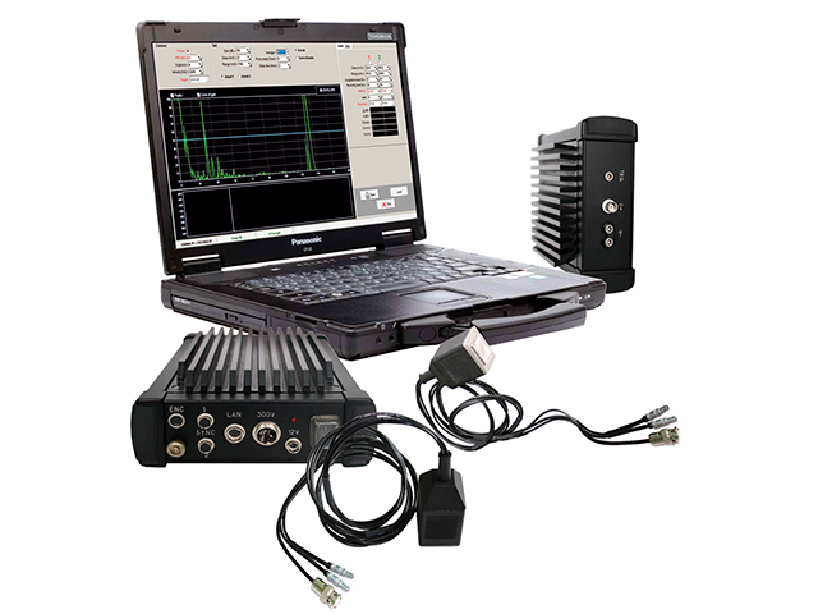

EMA频道“ OKO-22M-EMA”

1. 图片



将EMA通道合并到无损测试系统中的框图

2. 图 连接EMA通道的结构方案


在OKO-22M-EMA系统的屏幕上显示缺陷检测 在OKO-22M-EMA系统的屏幕上显示缺陷检测
第一 第二


  • 第一. 用直径检测平底孔2 mm,深度136 mm(传感器 - 0o - 4 MHz,测试140 mm 带);
  • 第二. 检测深度为0.5 mm,长度为10 mm的凹槽(传感器 - 45o - 2 MHz,测试140 mm 带).


传感器 名称

频率,MHz

探头角度,角度

工作表面尺寸,毫米

连接器类型

连接方法

EMAT0.5-0
EMAT0.5-90

0.5
0.5

0
90

20×20
20×20

2Lemo00/BNC
2Lemo00/BNC

电缆
电缆

EMAT1-0
EMAT1-45

1.0
1.0

0
45

20×20
20×20

2Lemo00/BNC
2Lemo00/BNC

电缆
电缆

EMAT1-90

1.0

90

20×20

2Lemo00/BNC

电缆

EMAT2-0
EMAT2-45
EMAT2-90

2.0
2.0
2.0

0
45
90

20×20
20×20
20×20

2Lemo00/BNC
2Lemo00/BNC
2Lemo00/BNC

电缆
电缆
电缆

EMAT4-0
EMAT4-45
EMAT4-90

4.0
4.0
4.0

0
45
90

20×20
20×20
20×20

2Lemo00/BNC
2Lemo00/BNC
2Lemo00/BNC

电缆
电缆
电缆

EMAT5-0

5.0

0

20×20

2Lemo00/BNC

电缆

EMAT5-45

5.0

45

20×20

2Lemo00/BNC

电缆

EMAT6-0

6.0

0

20×20

2Lemo00/BNC

电缆

EMAT8-0 8.0 0 20×20 2Lemo00/BNC 电缆

*可根据客户要求执行传感器的工作表面尺寸和尺寸。 可用的高温 传感器改性。

图 EMA 传感器

4.图 EMA 传感器



参数

发电机

初始脉冲填充频率
(频率填充的选择由测试任务决定。可用2个频率不同的频道)

0.5, 1, 2, 3, 4, 5, 6, 8 MHz;

(最多可提供8 MHz作为额外选项)

初始脉冲的类型

音突发波形;

期数

2-6;

脉冲发生器振幅

高达 2000 Vpp;

脉冲能量

取决于填充频率

脉冲重复频率(PRF)

从50到4000赫兹;

接收机

获得调整

从-20 到 68 dB (获得一步0.1, 0.5, 1, 2 dB);

过滤

0.5, 1, 2, 3, 4, 5, 6 MHz;

延迟

从 0 到1000 毫米 – 钢铁 (声速3230米/秒)

範圍

从 1 到6000 毫米 – 钢铁 (声速3230米/秒)

平均数

2 / 4 / 8 / 16 / 32;

数据显示

A-扫描 ;B-扫描 ;C-扫描

临时灵敏度调整

深度

整个增益范围;

最多

点数20;

临时灵敏度调整点之间的最短时间步长

最高1μs;

最大斜率

可达 46 dB /μs

闸门

每个通道有两个独立的闸门振幅和时间测量

每个闸门有两个接受等级

A / D转换器

10 bit, 80 MHz;

端口

(用于与PC和各种外围设备通信)

网络 (用于与PC和各种外围设备通信)

连接器

两lemo00连接器,用于将EMAT连接到EMA通道的接收器;

两BNC连接器(第一个脉冲发生器有一个连接器,第二个脉冲发生器有第二个连接器)。

一个用于编码器连接的lemo连接器;

一个电源连接器;

一个以太网连接器,用于将数据传输到PC;

一个触发连接器用于EMA通道之间的同步,或用于EMA通道计量验证。
