Eddycon C便携式涡流探伤仪

Eddycon C便携式涡流探伤仪

请求报价



EDDYCON C 是我们涡流仪器系列的旗舰产品。 它是便携式的,并结合了早期产品的最佳功能,配备4.3英寸显示屏和功能按钮,可立即访问仪器的任何菜单,从而满足最苛刻用户的要求。

您也可以观看Eddycon C培训视频集。 查看更多


Portable eddy-current flaw detector-tester Eddycon C


EDDYCON C 涡流探伤仪适用于:

检测各个部位的表面裂纹。

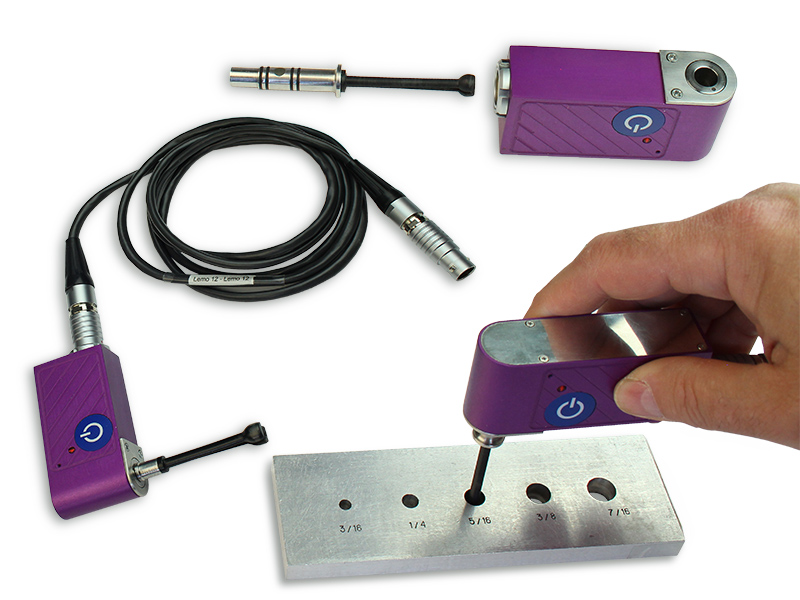

借助旋转扫描仪发现孔和多层结构中的裂缝。

识别非磁性导电材料中的亚表面缺陷。

评估非磁性材料的电导率和油漆涂层厚度。

这些设备可以按照AIRBUS A318 / A319 / A320 / A321非破坏性测试手册NTM,波音737非破坏性测试手册的要求对飞机零件进行完整的涡流测试。

Eddycon C 的优点:

  • 由于用户友好的直观界面,易于操作。
  • 声音和声音警报。
  • 严格遵守ISO 15548。
  • 从工作间隙和电磁特性的不均匀性的影响中进行调整。
  • 将1000多种设置和测试结果保存到探伤仪的存储器中。
  • 通过USB闪存驱动器或以太网与PC进行数据通信。
  • 用于查看测试结果和打印测试报告的专用软件。
  • 依赖于应用程序的软件,可在PC上实时显示数据。
  • 使用USB闪存驱动器进行软件升级。
  • 评估缺陷深度。
  • 在涡流探伤仪的显示屏上查看保存的缺陷图。
  • 可以连接温度传感器和远程“平衡”按钮(选件)。
  • 快速释放的锂离子电池,可连续7小时运行。
  • 轻巧–最高2磅(0.9千克)。
  • 轻巧便携

由于涡流探伤仪的体积小,操作员只能用一只手进行设置。 该设备配有一条侧带,可以用左手或右手牢牢固定探伤仪,而其狭窄度则有助于轻松触及键盘上的任何按钮。 由于重量轻,操作员可以长时间进行涡流测试而不会感到疲劳。

Eddycon C便携式涡流探伤仪
Eddycon C便携式涡流探伤仪
Eddycon C便携式涡流探伤仪
  • 显示

4.3英寸TFT彩色显示屏,分辨率为800×480像素,可确保在屏幕上显示高清图像。屏幕具有多种显示模式,例如亮,暗,标准。

今日向我们索取快速报价

请求报价
  • 全屏演示的不同模式

Eddy-current flaw detector Eddycon C Different modes of full-screen presentation

a) 菜单+ XY + A(t)

Eddy-current flaw detector Eddycon C Different modes of full-screen presentation

b) 菜单+ XY

Eddy-current flaw detector Eddycon C Different modes of full-screen presentation

c) 菜单+ A(t)

Eddy-current flaw detector Eddycon C Different modes of full-screen presentation

d) XY+A(t)

Eddy-current flaw detector Eddycon C Different modes of full-screen presentation

e) XY

Eddy-current flaw detector Eddycon C Different modes of full-screen presentation

f) A(t)

  • 导航

精心设计的键盘设计使您只需按一个键就可以快速访问探伤仪的任何菜单!

测试菜单 - 探伤仪的主要工作模式;

内存菜单 - 用于保存/下载设置和测试结果;

设置菜单 - 探伤仪的基本设置;

查看菜单 - 允许查看保存到探伤仪内存中的测试结果;

校准菜单 - 用于创建校准曲线,以更精确地评估缺陷深度。

Eddy-current flaw detector Eddycon C keypad

工业应用:

Eddy-current flaw detector application
铁路

铁路零件和汽车单元(货运,冰箱和乘用车的轮对和轴箱转向架,自动连接器等)的涡流探伤检测。

Eddy-current flaw detector application
航天

飞机工程零件(轮盘,蒙皮,涡轮叶片,多层结构,各种孔等)的涡流检查。

Eddy-current flaw detector application
化学制品

检查管道,工业储罐等

Eddy-current flaw detector application
石油与天然气

管道,加气站涡轮叶片,压力容器等的涡流裂纹检测

Eddy-current flaw detector application
功率

用涡流绕线管探头等对蒸汽发生器管和集管进行无损检测。

Eddy-current flaw detector application
重型机械

棒,线,钢结构,轧辊,板等的涡流检查。

现在,Eddycon有两个版本:



Eddycon C

Portable eddy current flaw detector-tester Eddycon C

Eddycon CL

Portable eddy current flaw detector-tester Eddycon CL


Eddycon C多功能涡流探伤仪的取决于应用的专用软件可用于处理测试结果以及生成和打印测试报告。 该软件程序允许处理保存在PC上的数据。



该程序的主要优点如下:

  • 直观的用户友好界面。
  • 轻松查看每种频率模式(频率1,频率2和混频)的测试结果。
  • 生成和存储电子报告。
  • 每个检测到的缺陷的数据输出,即:
    • 缺陷图上的缺陷位置坐标(如果使用编码器);
    • 信号幅度和相位;
    • 缺陷深度。


生成的电子报告包含已执行测试的所有基本数据,例如

  • 进行测试的公司名称,无损检测部门和检查员。
  • 测试对象的描述。
  • 测试时仪器的所有设置参数。
  • 来自缺陷的信号参数(幅度,相位,深度)。
  • 在复杂的平面图或带状图中表示缺陷信号。
  • 检验日期。
  • 经客户批准,可以创建其他类型的报告。

Eddycon C便携式涡流探伤仪
Eddycon C便携式涡流探伤仪
Eddycon C便携式涡流探伤仪
Eddycon C便携式涡流探伤仪
住房
外形尺寸

9.5英寸×4.4英寸×5.3英寸(241毫米×112毫米×135毫米)

重量

最高2磅(0.9千克)

适用标准 СЕ, ISO 15548
供电电源 100 V 至 240 V, 50 Hz - 60 Hz
输入和输出 2.0 USB端口(集线器),以太网(Lemo 4路),耳机(Lemo 4路)
键盘 美洲,国际(图标)
运行条件
工作温度 -20至+ 50°C(-4至+ 122°F)
贮存温度 -20至+ 50°C(-4至+ 122°F)
IP 等级 IP 64
电池
类型 锂离子12V / 4500 mA·h
运作时间 普通模式-长达7小时; 如果使用旋转扫描仪-4至5小时
显示
显示屏尺寸

4.3"

类型 彩色TFT(800×480像素)
显示方式 正常,全屏; 三种配色方案
格网 三种类型:粗,细,极
连接性和数据存储
电脑软件 测试结果处理程序
数据存储 MicroSD 4 Gb内置存储卡(可选高达64 Gb)
ET规格
频率范围 10 Hz 至 16 MHz
获得 70 分贝
探头电源电压 0.5 V; 1V; 2V; 4V; 6V
额外收益 30 分贝
相旋转 0 至 359.9
数字刻度 1/16至16,步进为6 dB
测试频率 1 至 11 kHz
信号指示时间 0.1秒; 0.3秒; 0.5秒; 1秒; 2秒; 3秒; 4秒; 5秒; 8秒
滤波器 低通:1至5,000 Hz;
高通:1至5,000 Hz;
带通
平均
微分
连接的探头 单,反射,桥
探针连接器 Lemo 00,Lemo 12向/ Lemo 16向
信号显示模式 复平面– X(y);
时基– X(t),Y(t);
双频模式
阈值级别类型 圈,阈值,扇区,梯形
多频运行 双频多路复用;
两个频率的独立控制;
两个频率(F1-F2,F1 + F2)的混合
涡流探伤仪Eddycon C(演示16)
涡流探头SS340K09DA0
连接电缆Lemo 16 – Lemo 04(连接器类型0В,反射类型)
2542型吉祥物充电器
校准块RS 2353 / 1-3N-Fe
PC操作软件
EC.14327992.02.13 OM操作手册OM
快速入门指南
Mascot 2542操作手册
参考标准RS 2353 / 1-3N-Fe的注册证书
案件
ECP注册证书
涡流探伤仪Eddycon C(演示12
涡流探头SS340K09DA0
连接电缆Lemo 12 – Lemo 04(连接器类型0В,反射类型)
2542型吉祥物充电器
校准块RS 2353 / 1-3N-Fe
PC操作软件
EC.14327992.02.13 OM操作手册OM
快速入门指南
Mascot 2542操作手册
参考标准RS 2353 / 1-3N-Fe的注册证书
案件
ECP注册证书
描述 笔记
电缆
1.1 连接电缆Lemo 16 – Lemo 16(用于旋转扫描仪SVR-05),70英寸。 对于旋转扫描仪
1.2 连接电缆Lemo 16 – Lemo 04(用于反射型探头),70英寸。 对于Lemo 4向探头(EGG.0B)
1.3 连接电缆70英寸Lemo 16 – Lemo 04(用于桥式探头)。
1.4 连接电缆Lemo 16 – Lemo Triax(用于反射型探头),70英寸。 对于Lemo Triax探头(ERN.0S650.CTA)
1.5 连接电缆Lemo 16 – Lemo Triax(用于桥式探头),70英寸。
1.6 连接电缆Lemo 16 – Lemo 04(用于电导率探头),47英寸。 用于CP-13(电导率探头)
1.7 连接电缆Lemo 00 – Microdot /М5(用于单线圈探头),70英寸。 用于带有Microdot连接器的探头
转盘
2.1 旋转扫描仪SVR-05 Lemo 16路连接器
电池
3.1 可更换电池组
3.2 用于为可更换电池组充电的适配器
描述 笔记
电缆
1.1 连接电缆Lemo 12 – Lemo 12(用于旋转扫描仪SVR-04),70英寸。 对于旋转扫描仪
1.2 连接电缆Lemo 12 – Lemo 04(用于反射型探头),70英寸。 对于Lemo 4向探头(EGG.0B)
1.3 连接电缆Lemo 12 – Lemo 04(用于桥式探头),70英寸。
1.4 连接电缆Lemo 12 – Lemo Triax(用于反射型探头),70英寸。 对于Lemo Triax探头(ERN.0S650.CTA)
1.5 连接电缆Lemo 12 – Lemo Triax(用于桥式探头),70英寸。
1.6 连接电缆Lemo 12 – Lemo 04(用于电导率探头),47英寸。 用于CP-13(电导率探头)
1.7 连接电缆Lemo 00 – Microdot /М5(用于单线圈探头),70英寸。 用于带有Microdot连接器的探头
转盘
2.1 旋转扫描仪SVR-04 Lemo 12路连接器
电池
3.1 可更换电池组
3.2 用于为可更换电池组充电的适配器
