高铁测试系统  OKOSCAN UT73HS

高铁测试系统  OKOSCAN UT73HS

OKOSCAN UT73HS 该系统旨在对铺设在轨道上的轨道进行自动高速测试。

系统的供应套件包括:

  • 探伤车
  • 4 个车轮探针
  • 超声波模块OKO-24(最少24个)
  • 编码器
  • 带有专用软件的电脑。

该系统可确保以最高40 km / h(25英里)的速度进行测试。

请求报价

铁路轨道上的高速铁路检查系统OKOSCANUT73HS

OKOSCANUT73HS高速手推车系统,用于铁路检查

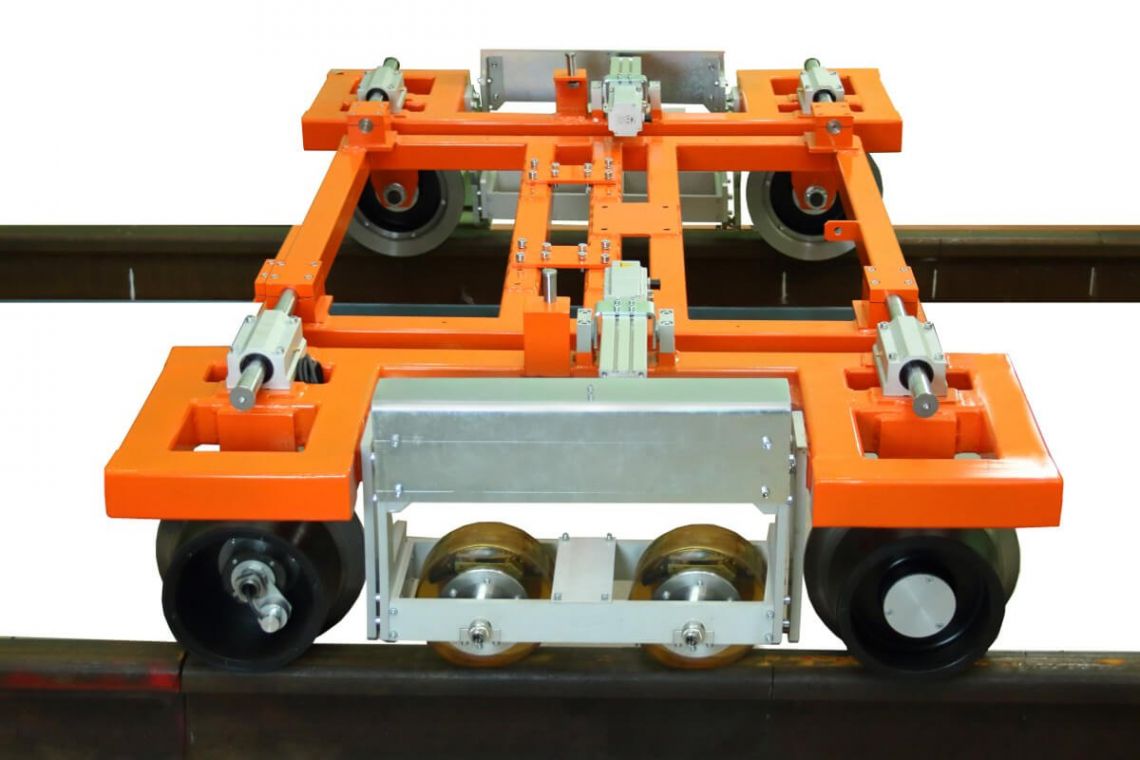

  • 手推车(马车)

测试手推车可确保车轮探针的定位和移动。 安装在手推车上的电驱动器用于将手推车自动调整为轨距类型(轨道宽度)。 这是一个辅助机构,有助于使轮式探针沿轨道轴线居中。

探伤车的主要特点:

  • 能够测试半径小于200 m的曲线(以较低的测试速度–不小于120 m)
  • 迅速自动调整宽度到量规类型
  • 易于维护
  • 控制悬架系统的能力。
  • 车轮探针



超声波轨道测试系统的结构中包含四(4)个轮式探头。 每个探针包括::

  • 三个70度,2 MHz的传感器
  • 一个45度,2 MHz的传感器
  • 一个40度,2 MHz的传感器(侧面观察)
  • 一个0度,4 MHz的传感器
  • 两个58度,2 MHz的传感器(侧面观察)
车轮传感器 . OKOSCANUT73HS高速系统,用于铁路检查
  • 超声波模块



OKOSCAN UT73HS 系统中使用的单通道超声模块OKO-24的频率范围为1至7 MHz,初始脉冲发送频率高达4 kHz。.
OKOSCAN UT73HS 结构设想了超声模块的两个定位选项:

  1. 直接在手推车上。 此定位选项可提供更好的抗干扰性,超声波模块上的车轮探针连接电缆的长度较短,通过以太网电缆将数据从模块传输到计算机。
  2. 在车辆上。 这种定位方式可减轻额外的负担,并减轻手推车的重量,因此可以保护超声波模块免受外部气候条件的影响。
  • 专用软件

高速铁路探伤仪 OKOSCAN UT73HS 随预装软件一起提供。 该软件包括:

通道参数设定程序. OKOSCANUT73HS高速系统,用于铁路检查

通道参数设置软件

控制,研究和分析测试结果的程序. OKOSCANUT73HS高速系统,用于铁路检查

用于测试,审查和分析测试结果的软件。
