ОКО-22М-UT超声探伤仪是独立的电子设备。 它旨在用于高性能的自动多通道无损检测系统，便携式系统（机械化无损检测系统）或手动测试。
ОKО-22М-UT超声探伤仪的应用
它在几种探伤仪模型中可用，它们在通道数量和用于结果处理的内置功能数量方面有所不同。
由于探伤仪是以独立设备的形式设计的，并通过以太网端口连接到PC，因此可以通过交换单元将多个UT通道连接到PC。 这样可以创建UT多通道测试系统。

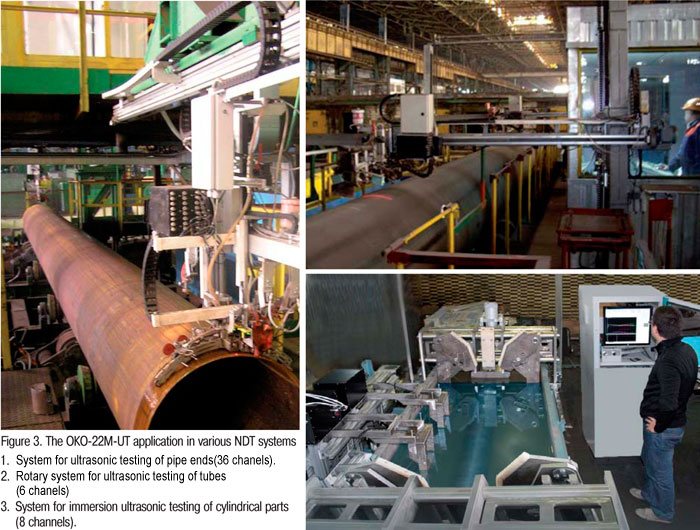

探伤仪的技术能力使其可以在固定类型的在线和离线测试系统中使用。
超声检测技术在各种行业中的应用：
生产部门，测试对象 | 法规文件 | 所需通道数 | 工作频率, MHz | 测试技术 |
冶金，测试扁钢 | EN10160, ASTM 578/A578M-96, A435A, ISO 12094 | 60-100 | 2-5 | 浸入或接触 |
冶金，测试轧制圆钢 | EN 10308, EN 10228-3, ASTM E – 2375, MS-STD – 2154 | 3-20 | 2-10 | 浸入或接触，测试速度高达2 m / s |
工程，测试管道焊接接头 | API 5L, API5 CT, EN 10246-17 | 12 | 2-5 | 浸入或接触，速度高达2 m / s |
工程，测试管体，测厚仪 | API 5L, API5CT, EN 10246, ASTM E1816-96 | 56 | 2-5 | 浸入或接触，速度高达1 m / s。 共振频率技术测量管道 |
图1-UT通道“ OKO-22M”
图2-连接UT通道的结构示意图
参数 | 值 |
脉冲 | |
脉冲模式 | 尖峰脉冲发生器，方波脉冲发生器 |
脉冲电压（SQ模式） | 120-300 V步进10 V，容差10％ |
脉冲下降/上升时间 | 5 纳秒 |
脉冲宽度（SQ模式） | 20 – 500纳秒，步进10纳秒，容差10％ |
PRF（SQ模式） | 15 – 2000 Hz，步长为5Hz，3种自动模式：自动低，自动中，自动高，手动 |
脉冲电压（尖峰模式） | 低（100 V），高（400 V） |
脉冲能量（尖峰模式） | 低（30纳秒），高（100纳秒） |
PRF（峰值模式） | 15 – 8000 Hz，步长为5 Hz，提供3种自动调整模式：自动低，自动中，自动高，手动 |
阻尼 | 50, 62, 150, 400 |
接收器 | |
获得 | 0至110 dB可在0.2、0.5、1、2 dB的范围内调节 |
接收器输入阻抗 | 400Ω±5% |
接收带宽 | 0.2-27 MHz (- 3 dB) |
数字滤波器设定 | 八个数字滤波器组标准（0.2-10 MHz; 2.0-21.5 MHz; 8.0-26.5 MHz; 0.5-4 MHz; |
整改 | 全波，正半波，负半波，射频 |
幅度测量 | 0-110% |
拒绝 | 0-80% FSH |
单位 | 毫米，英寸或微秒 |
范围 | 1至6000毫米 |
速度范围 | 以1、10、100、1000 m / s为步长1000至10000 m / s |
厚度测量范围 | 0.6至6000毫米 |
探头角度 | 00至900，步长0.10、1.00、100 |
数字规格 | |
ADC | 10 –采样率为100 MHz的位 |
A扫描缓冲器 | 8 KB |
门 | |
测量门 |
|
启动门 | 在整个范围内可变 |
宽度门 | 在整个范围内可变 |
闸门高度 | FSH从2到100％不等 |
测量规格 | |
结果显示 | A扫描，B扫描，C扫描，D扫描，TOFD扫描 |
DAC/TCG |
|
DGS |
|
连接器 | |
探针连接器 | 2个BNC或2个Lemo 1S |
USB 端口 | USB-2.0 |
乙太网路 | + |
报警输出 | + |
编码器 | 1个Lemo（可选择两个编码器操作） |
